参考标准：YY/T0795-2022

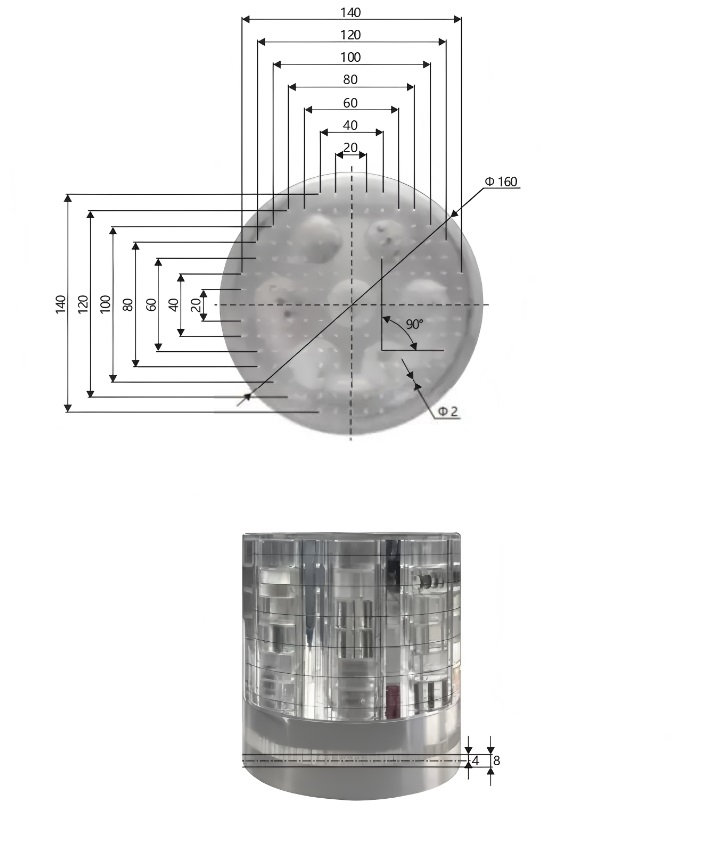

1.产品介绍与结构A. 1. 口腔CBCT 3D模体 A. 1. 1 模体结构 模体轴向和矢状截面的结构如图 A. 1所示。 单位为毫米

图A. 1 体模轴向和矢状截面的结构示意图

标引序号说明： ①测试模块； ②PMMA 主体； ③长度和角度测量单元。

A. 1.2. 测试模块测试模块包括：空模块、空间分辨率模块(XY) 、空间分辨率模块(Z) 、低对比度模块 (铝)(XY) 、低对比度模块(PTFE)(XY) 、低对比度模块(DELRIN)(XY) 、低对比度模块( LDPE)(XY) 、低对比度模块(空气)(XY)。 a) 空模块： PMMA 材质。 b) 空间分辨率模块(XY) ：XY 方向测试模块 ，空间分辨率为： 1.0 LP/ mm 、 1.3 LP/ mm 、 1. 55 LP/ mm 、 1.7 LP/ mm 、 2.0 LP/ mm 、 2. 5 LP/ mm 、 2.8 LP/ mm 、 3. 5 LP/ mm 、4.0 LP/ mm。 c) 空间分辨率模块(Z) ：Z 方向测试模块，空间分辨率为： 1.0 LP/ mm、 1.3 LP/ mm、 1. 55 LP/ mm 、 1.7 LP/ mm 、 2.0 LP/ mm 、 2. 5 LP/ mm 、 2.8 LP/ mm, 3. 5 LP/ mm、 4.0 LP/ mm。 d) 低对比度模块(铝)(XY) ：XY 方向测试模块，直径为： 1.0 mm、 2.0 mm、 3.0 mm、 4.0 mm 、 5.0 mm。 e) 低对比度模块(PTFE)(XY) ：XY 方向测试模块 ，直径为： 1.0 mm、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 f) 低对比度模块(DELRIN)(XY)： XY 方向测试模块 ，直径为： 1.0 mm 、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 g) 低对比度模块(LDPE)(XY) ：XY 方向测试模块 ，直径为： 1.0 mm、 2.0 mm、 3.0 mm 、4.0 mm 、 5.0 mm。 h) 低对比度模块(空气)(XY)： XY方向测试模块 ，直径为： 1.0 mm 、 2.0 mm 、 3.0 mm 、4.0 mm 、 5.0 mm。 注：本文件中 ，聚四氣乙烯简称 PTFE ，聚甲醛树脂简称 DELRIN ，低密度聚乙烯简 称 LDPE ，聚甲基丙烯酸甲酯简称 PMMA。

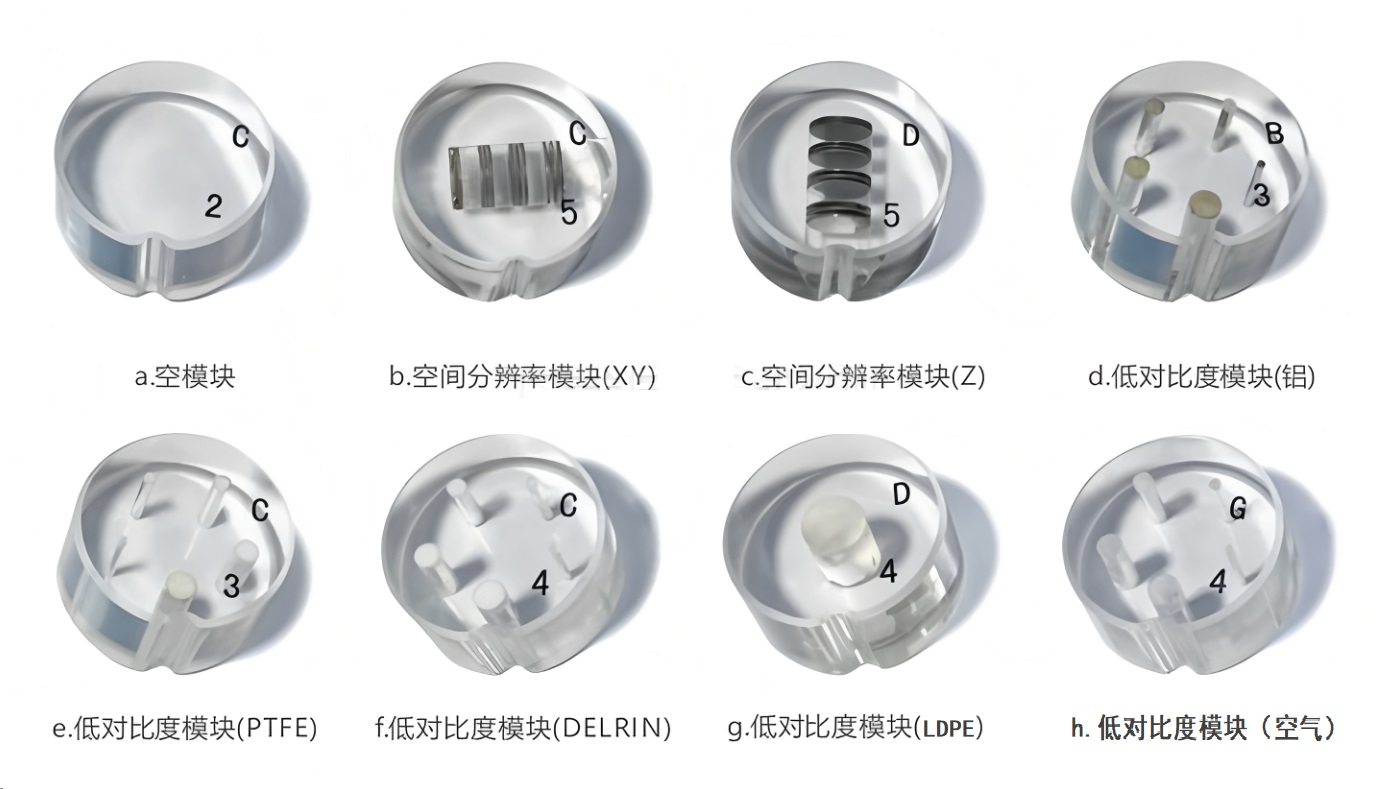

图A.2 测试模块示意图

A. 1. 3. 使用方法 根据所测试的项目 ，分别放置相应的测试模块到口腔 CBCT 3D模体(见图 A. 1)中 PMMA 主体的模块孔中。 测试模块可根据实际需求调整位置 ，其他未用的区域需用空模块填满。 A. 1.4. 长度和角度测量单元 长度和角度测量单元如图 A.3 所示。

图A.3. 长度和角度测量单元

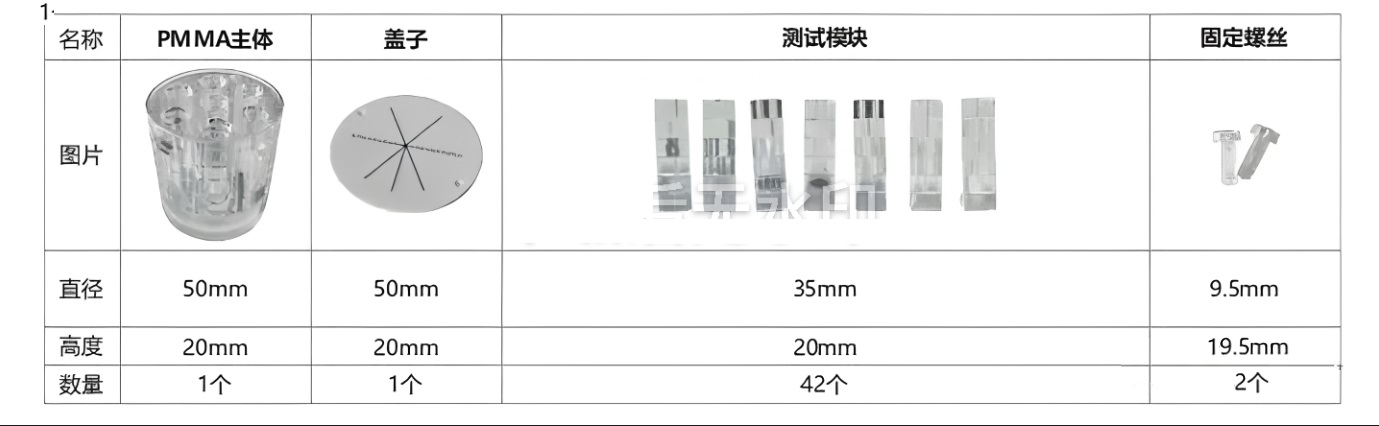

表 A. 1 模体参数

A.2. 模拟儿童模体 A.2. 1 模体结构 模拟儿童模体分为内套和主体两部分，如图 A.4 和图 A.5所示，模体材料采用 PMMA。 单位为毫米

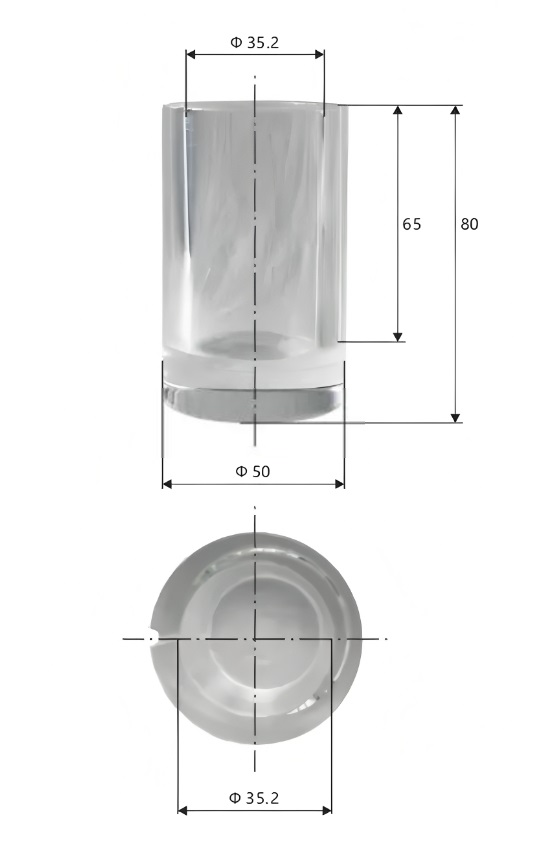

图A.4 模拟儿童模体内套

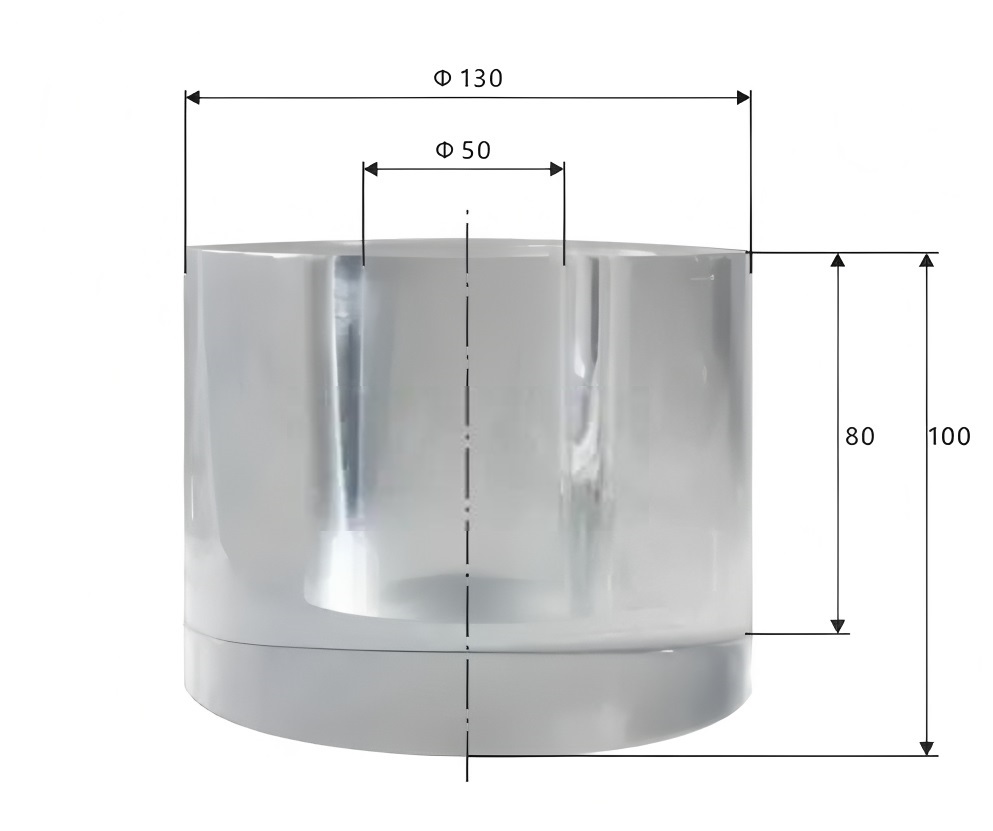

图A. 5 模拟儿童模体主体

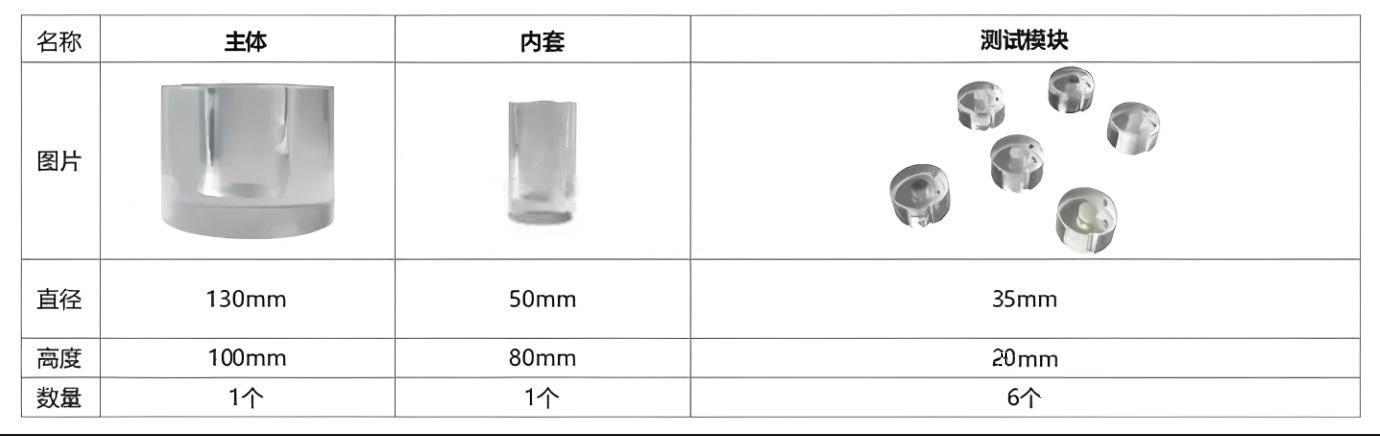

A.2.2 使用方法 根据所测试的项目 ，放置相应的测试模块到模拟儿童模体内套中 ，再一并置人模拟 儿童模体主体的中心孔中进行测试。 表 A. 2 模体参数

A. 3. 图像质量量化评估模体 A. 3. 1 模体结构 模体由 PMMA 、定位辅助装置、铣槽和附加结构组成。模体采用圆柱形零件 ，它们 层层复合后放人辐射光束路径中使相关结构成像(参见图A.6)。

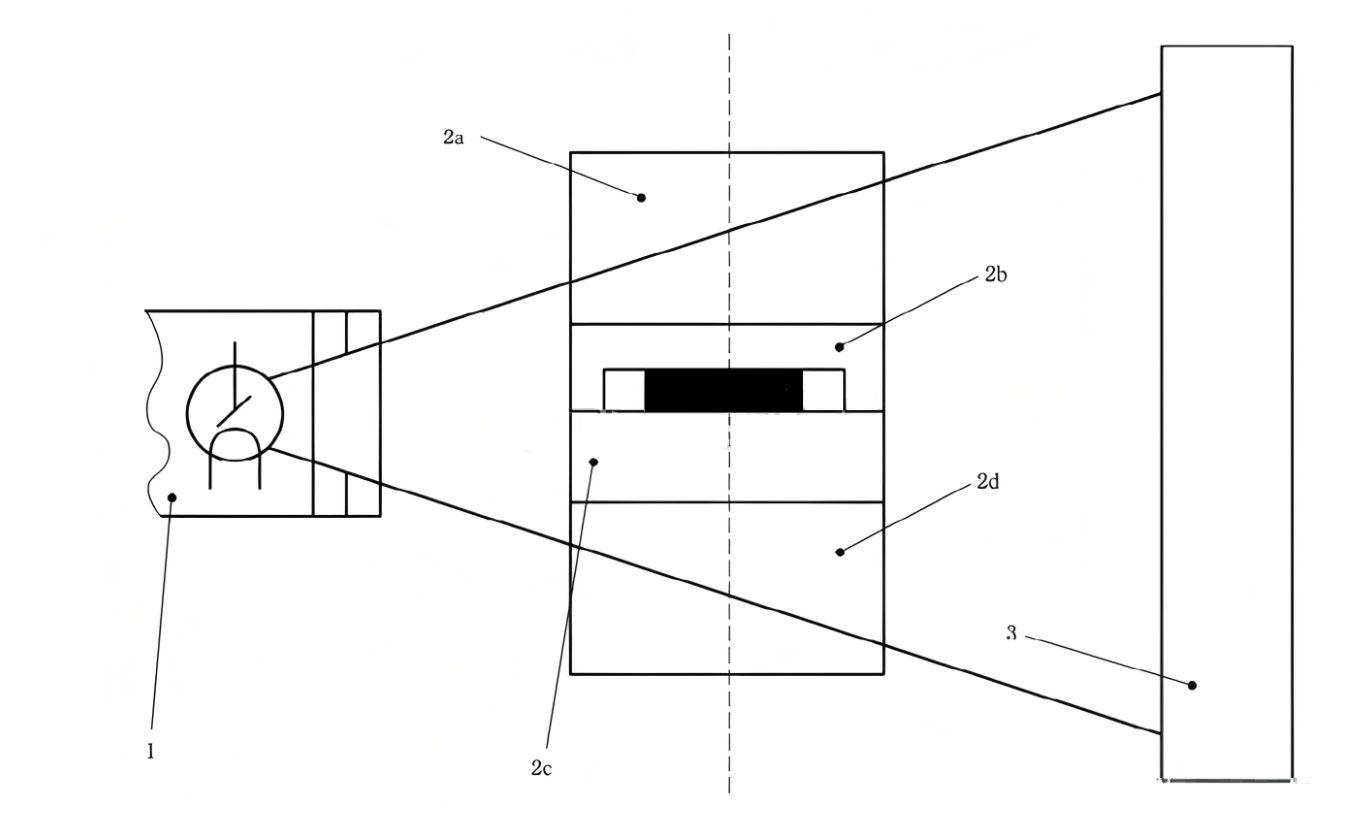

图A.6 辐射束路径中的体模构成与顺序

标引序号说明： 1—— X射线源； 2a-2d—— 模体区域； 3—— 图像接收器/探测器。 A. 3.2 均匀性测试结构 图A.6所示三个模体区域为圆柱形零件 ，厚度分别是60mm(2a区)、20mm(2c区)和50 mm(2d区)，其全部采用 PMMA 材质 ，可选配用于定位的铣槽(参见图 A.7)。 单位为毫米

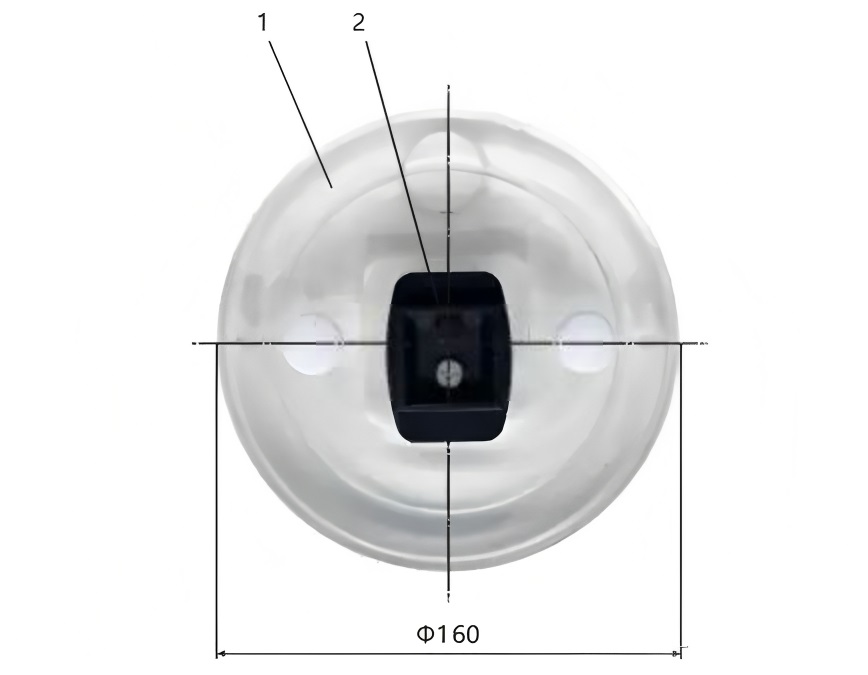

图A.7 模体均匀部分

标引序号说明： 1——PMMA主体； 2——用于定位的铣槽。 A. 3. 3 MTF测试结构 模体其中一个圆柱形零件(图 A.6 中的 2 b区)配备附加结构 ，即一个低塑性聚氯乙烯 ( PVC)(1.4 g/cm°)环带和一个充满空气的铣槽 。模体结构元件如图 A.8所示。 单位为毫米

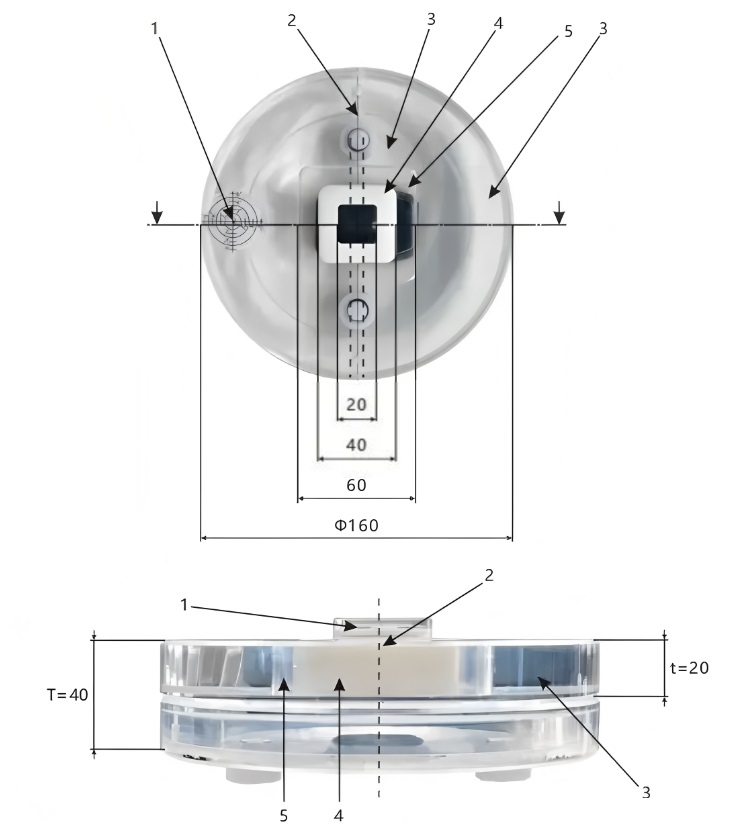

图 A.8 模体结构元件 、轴向和矢状截面

标引序号说明： 1—— 定位辅助(选配)； 2—— 定位辅助(选配)； 3—— PMMA 主体； 4—— PVC 环带； 5—— 空气。
