等中心检测模体JJG 1028-2024
等中心检测模体JJG 1028-2024
实体厂家，非标订制，一件起订，134-7367-2973 微信同号
以下图片和参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号
满足规范：JJG 1028-2024

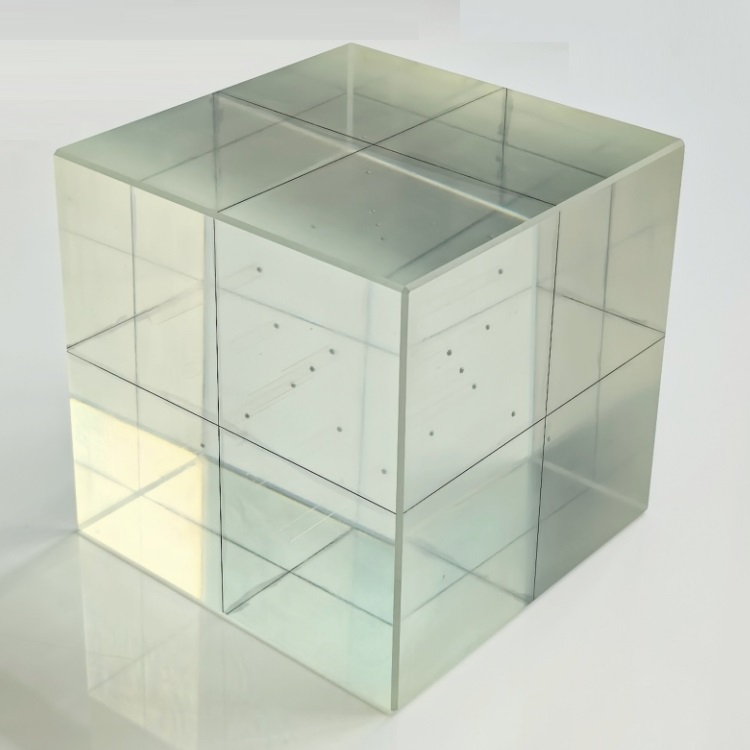

该装置为一立方体，其几何中心处嵌有直径为(2±0.02)mm的高密度球。除底面外，其余各表面几何中心处有一 “+ ” 字标记，“+ ”
标记长(2±0.02)mm、线宽 (0.2±0.04)mm，“+ ” 标记 4 个方向的延长线上各有两个(0.2±0.04)mm、中心距不大于1mm的线形或圆
形标记，与立方体棱线交点处有5条宽(0.2±0.04)mm的短线，中间短线长3mm、两侧短线长 2 mm，短线中心距不大于 1 mm。各标记的位
置偏差不超过 ±0.1 mm。等中心检测装置如图 A.1所示 。
