JJF 2102-2024X射线安全检查计算机断层成像装置(CT)的校准模体

JJF 2102-2024 X 射线安全检查计算机断层成像装置（CT）校准规范

单能、双能X射线安全检查计算机断层成像装置(CT)的校准模体

实体厂家，非标订制，一件起订，134-7367-2973 微信同号

以下参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号

JJF 2102-2024 X 射线安全检查计算机断层成像装置（CT）校准规范

1.     产品介绍

测试模体包括4个模 体：空间分辨力测试模体、密度分辨力测试模体、等效原子序数测量值差异性测试模体、感兴趣区域测量值相对偏差测试模体，每个模体的结构示意如下 。

2.  产品结构

A.1. 空间分辨力测试模体

模体由3组内嵌不同厚度铝条（铝材纯度≥99%）的插件（长度130mm，截面边长50 mm）组成，插件的材料为聚乙烯。模体的上方和下方各安装有1组插件 , 用来测试设备在距离输送带不同位置处的空间分辨力。

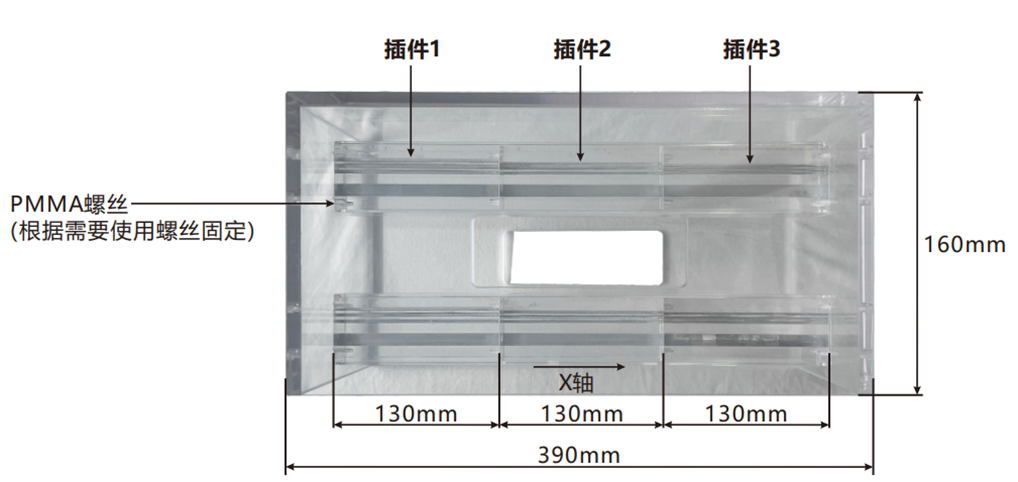

空间分辨力测试模体结构如图 A.1 和 A.2所示 。

空间分辨力测试模体内铝板厚度与其对应的空间分辨力见表 A.1。

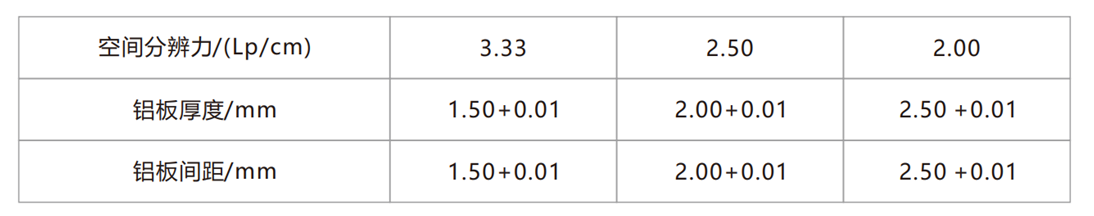

表 A.1 空间分辨力测试模体内铝板厚度与其对应的空间分辨力

 A.2. 密度分辨力测试模体

模体为聚乙烯材质的可密封水箱，使用时应注满水。模体内部嵌有 9个可密封的聚乙烯材质圆柱体容器（长度 120 mm），圆柱体直径分别为（20±1）mm、（30±1）mm、（40±1）mm。相同直径的 3个圆柱体内分别注满密度为（1.010±0.001)g/mL、（1.020±0.001）g/mL、（1.030±0.001）g/mL的氯化钠溶液，其对应的密度分辨力分别为 1% 、2% 、3% 。密度分辨力测试模体结构如图 A.3 和 A.4所示 。

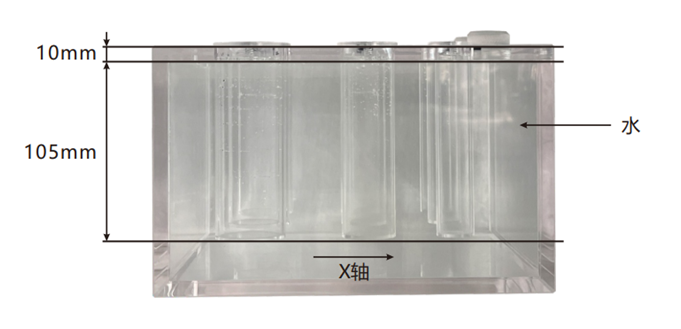

图A.3 模体侧面示意图

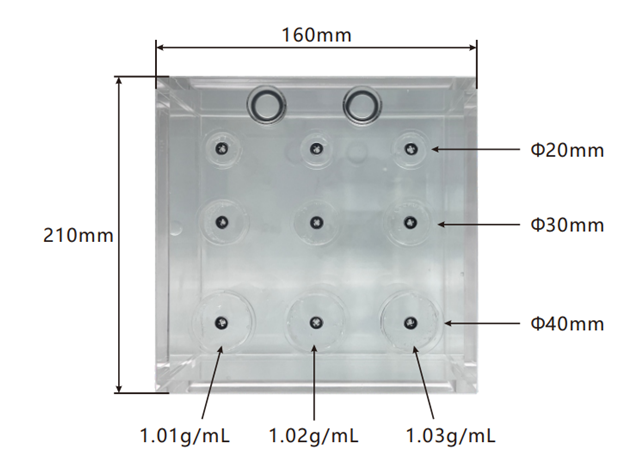

图A.4 模体剖面示意图

A.3. 等效原子序数测量值差异性测试模体

模体外壳为亚克力，内部由两种不同材质、不同尺寸的插件（长度 120 mm）构成，直径分别是 (40±1) mm 聚乙烯棒、(120±1) mm 聚乙烯棒 、(40±1)mm 聚氯乙烯棒 、 (120±1) mm 聚氯乙烯棒。等效原子序数测量差异性测试模体结构如图 A.5所示 。

图A.5 模体侧面示意图

A.4. 感兴趣区域测量值相对偏差测试模体

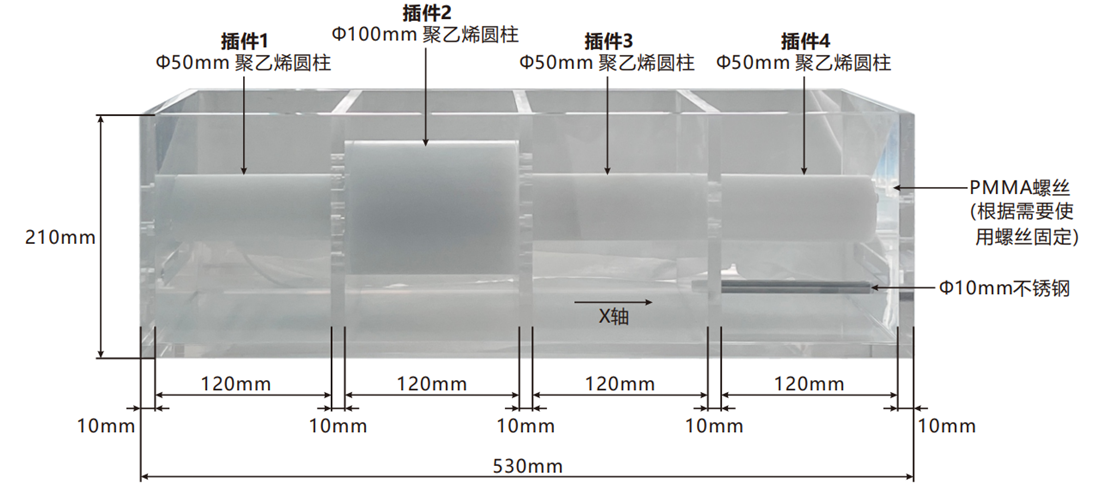

模体外壳材料为亚克力，模体内部由 4个插件（长度 120 mm）组成： 插件 1 为直径 (50±1) mm 的聚乙烯圆柱； 插件 2 为直径 (100±1) mm 的聚乙烯圆柱； 插件 3 主体与插件1相同 , 在圆柱中心插入一根直径 (2.0±0.1) mm 的不锈钢棒干扰物； 插件 4主体与插件 1相同 , 在距圆柱中心 60 mm 处放置一根直径（10.0±0.1）mm的不锈钢棒干扰物。 感兴趣区域测量值相对偏差测试模体结构如图 A.6所示。

图A.6 模体侧面示意图
