CT性能测试模体
CT性能测试模体
实体厂家，非标订制，一件起订，134-7367-2973 微信同号
以下参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号
CT性能测试模体的功能 ，可实现多层CT的最佳性能表征和放射治疗所需的增强感光度 测量。
单位： mm

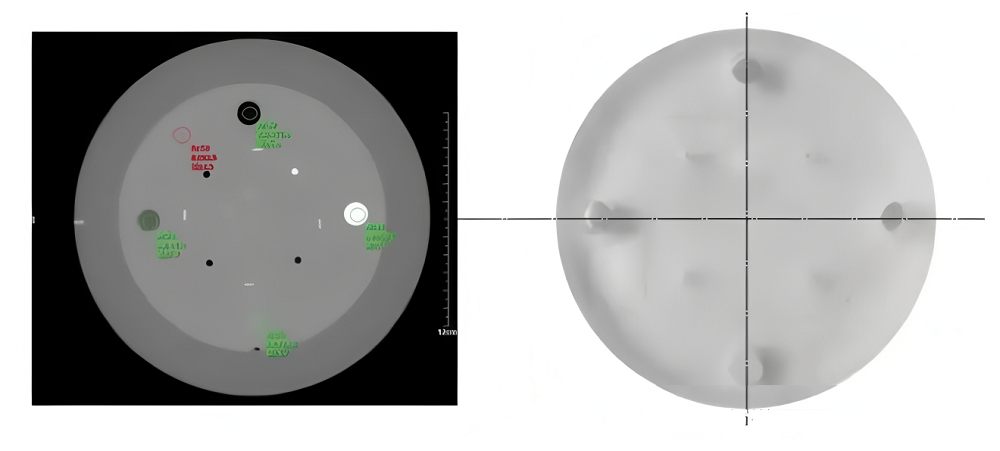

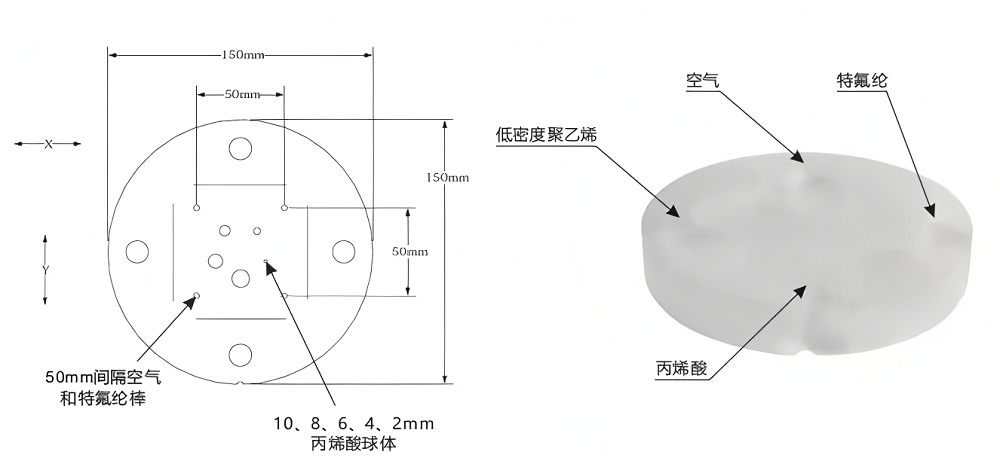

1.层厚模块
模块有两对 23度金属斜线 ：一对平行于X轴；另一对平行于Y轴。
这个模块有四个孔（其中一个有特氟纶插槽） 。这些洞直径 3mm ，相距 50mm， 位于中心的四周。
丙烯酸对比度球靶模块包含 5 个丙烯酸球 ，位于一个 30mm 直径的圆形模块里。 球体的直径分别为 2，4，6，8 和 10mm。
环绕在金属层厚斜坡周围有 4 个高对比度 CT 值线性靶区 。其中三个的材料是： 特氟纶， 丙烯酸和低密度聚乙烯（LDPE） ，第四个的材料是空气。
几何结构和曝光模块：包含2mm直径 ，3mm深的孔， 呈10mm间隔均匀倾斜矩阵 排列 。3根5.0mm直径的钛(Ti)插入棒嵌在PMMA基底中验证金属伪影。

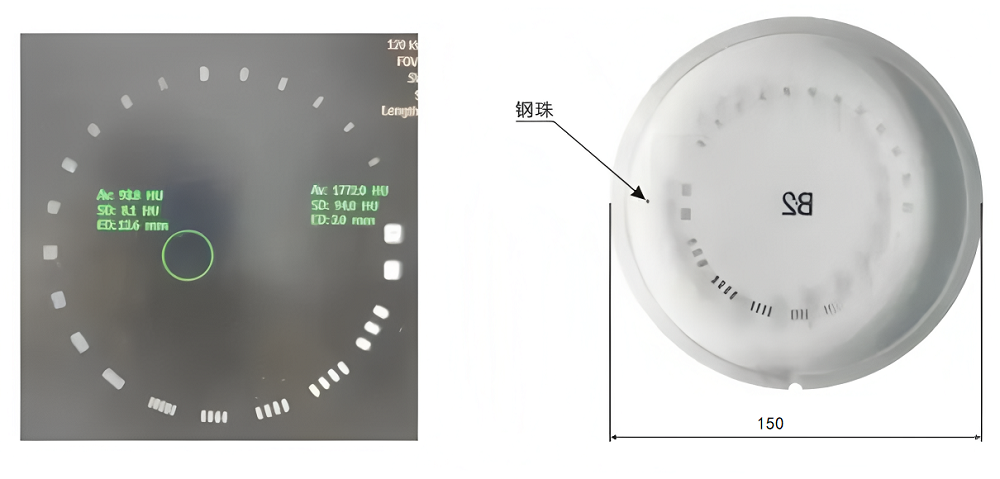

2.高分辨率模块 21线对/厘米高分辨率模块和点源这个模块有1到21线对/厘米的高分辨率检测卡和 两个脉冲源（点珠） ，这两个点珠是同一种材料 。点珠位于 Y 轴上距模体中心 20mm 远的上 、 下的位置处 ，在 Z 轴方向上距线对卡中心的距离为2. 5和10mm。

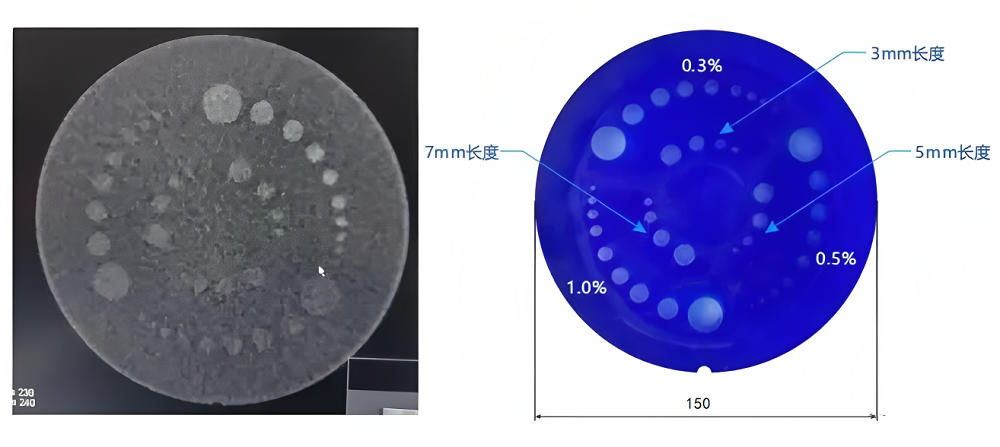

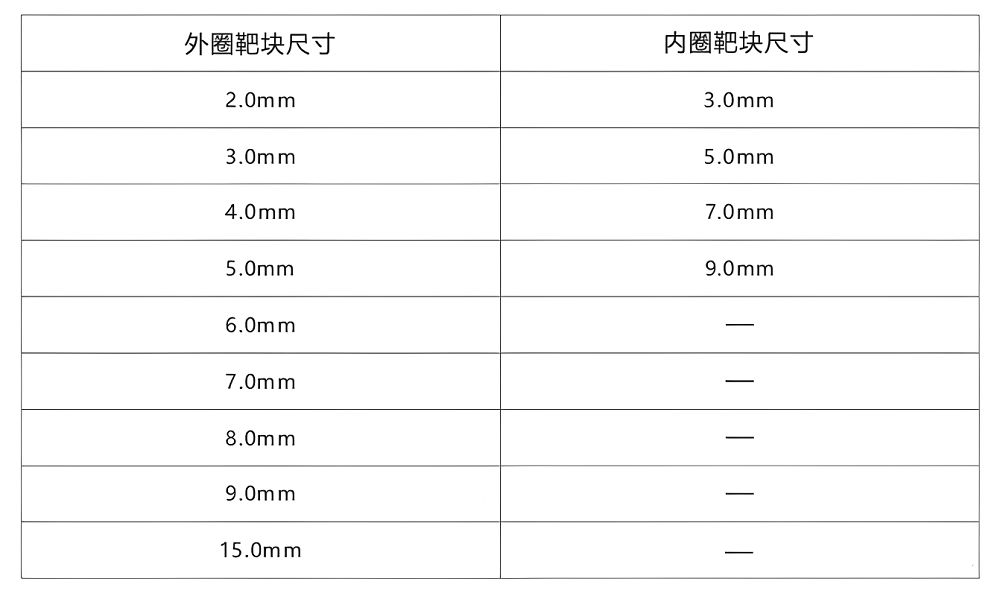

3.低对比度模块(有外圈和内圈) 模块中的低对比靶块的尺寸和对比度如下：
外圈和内圈靶都有三种对比度水平 ：0.3% 、 0. 5% 、 1.0%。

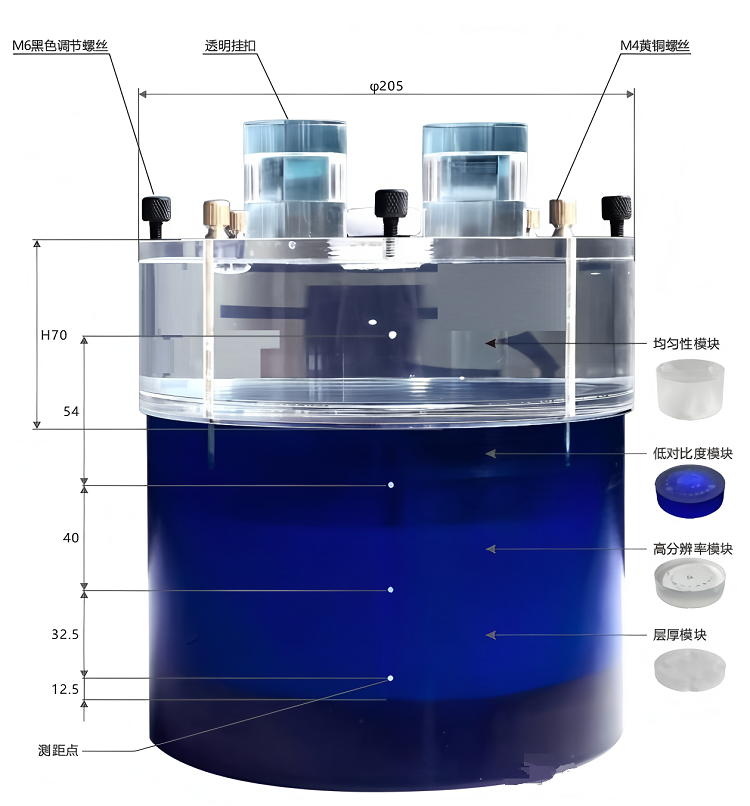

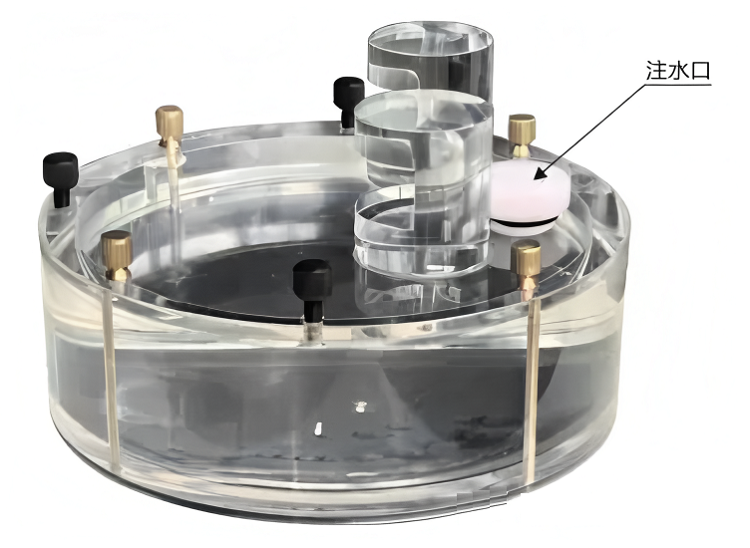

4.均匀性模块 直径为205mm ，高度为70mm的圆柱体 ，有一个注水口 ，可根据实际要求 ，替换 里面的溶液。

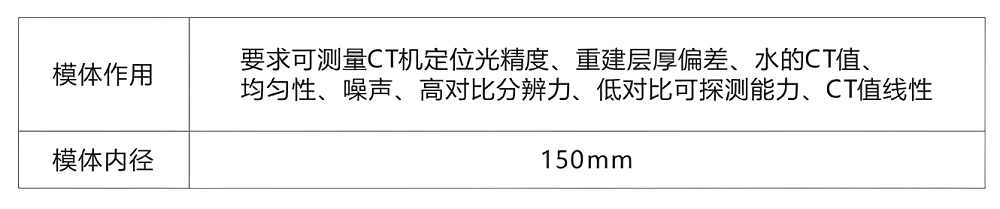

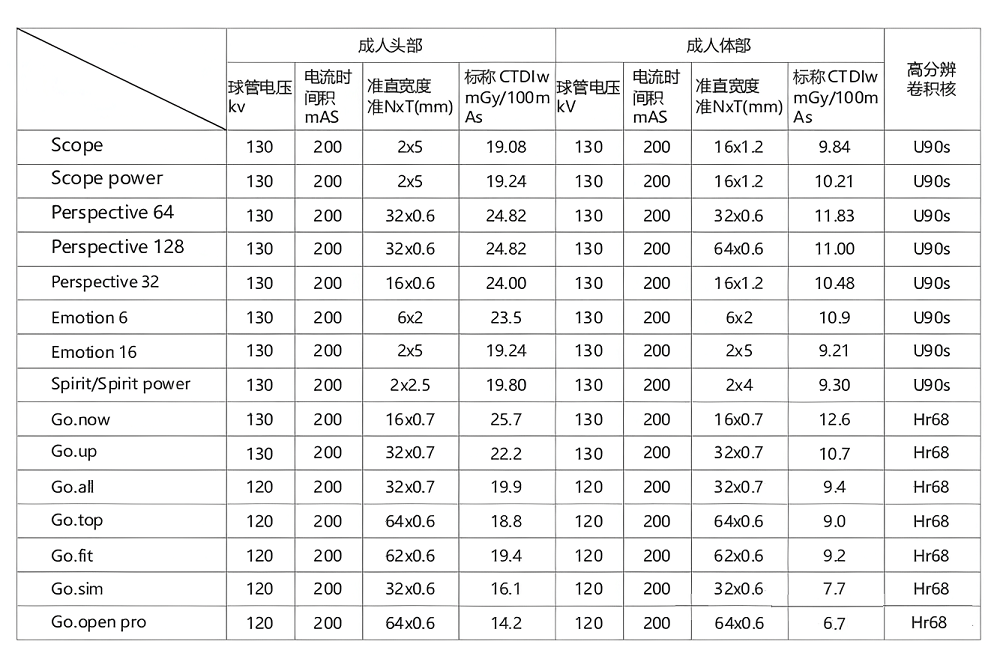

5.模体应用和内径

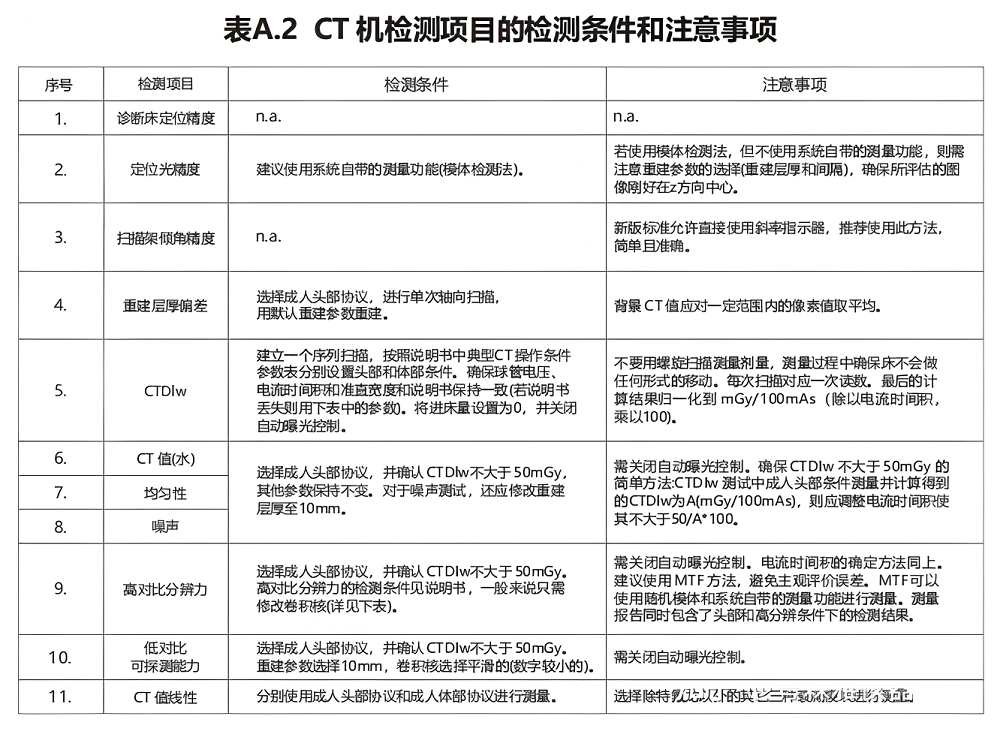

操作说明 B. 1 CT图像质量控制 1. 取下头部支架 ，打开模体箱 ，取出CT500， 将CT500模体放置在头部位置 ，使用水平 尺进行三维调平； 2. 将模体移动 ，打开激光定位灯 ，用激光定位对准模体第一层的三个定位点 ，模体其它 点位与侧面剖面的激光对准。 B.2 重建层厚测量 1. 设置扫描条件，130kv，230mAs，NT = 10mm， 头部断层扫描 ，记下此时床位 ，扫 描结果显示在监视器上 ，在四条线的附近选取ROI，CT值作为背景值CTbackground， 将窗宽调为1或0， 调整窗位至四条线同时消失 ，记下此时的窗位值CTmax = 177； 2. 将窗宽调为1或0， 调整窗位至CT=（CTbackground +CTmax）/2， 依次测量此时四 条线的长度 ，将测量值取平均值乘以0.424， 即为重建层厚测量值。 B. 3 CT值线性 1. 在该层扫描图上四个圆内依次选取ROI， 得出四个圆的CT值， 与CT500提供的标准 值进行比较 ，偏差最大的值作为CT值的线性。 B.4 高分辨率 1. 设置扫描条件，130kv，230mAs，NT = 10mm， 床进40mm， 头部断层扫描 ，扫描 结果显示在监视器上； 2. 打开高分辨率图像 ，调整窗宽窗位 ，观察可分辨的线对。 B. 5 低对比度分辨率 1. 设置扫描条件，130kv，230mAs，NT = 10mm， 床进30mm， 头部断层扫描； 2. 打开低对比度图像 ，调整窗宽窗位 ，观察可分辨的对比度。 B.6 CT值、 噪声、均匀性 1. 设置扫描条件，130kv，230mAs，NT = 10mm， 床进30mm， 头部断层扫描； 2. 打开CT值图像 ，在中心和4个边缘做ROI， 取中心值为CT值，SD*0. 1％作为噪声， 其余四个值与中心值的偏差作为均匀性。
