DSA模体手动DSA型检测模体

DSA性能检测模体

实体厂家，非标订制，一件起订，134-7367-2973 微信同号

以下参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号

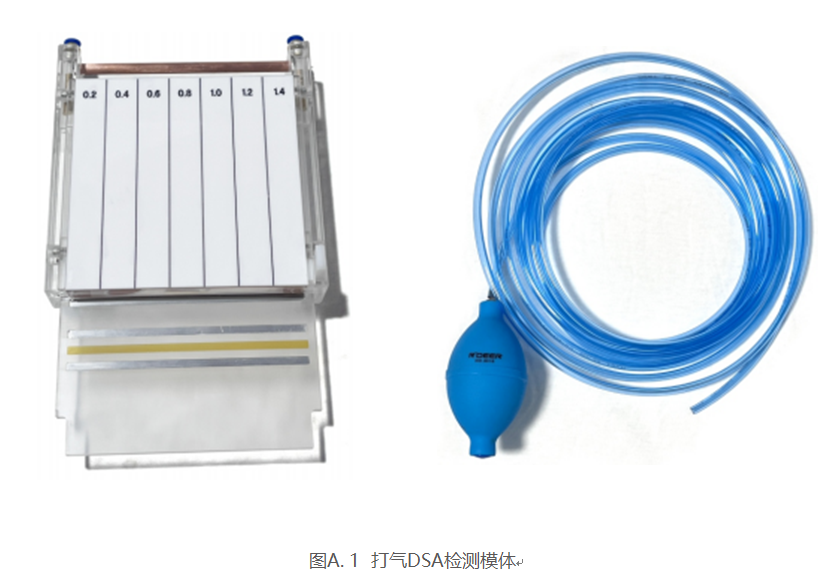

符合IEC61223 - 3 - 3 ( DIN6868 -4，2007)标准，用于DSA系统的质量控制检测。特点：模体体积小巧，内含丙烯酸衰减体、动

态铜楔梯(0.2 mm ~ 1.4 mm)和一个嵌入体 (血管模拟体)，它含有四条厚度分别为 0.05m m 、0. 1 m m 、0.2 mm和0.4 mm的

铝条用来模拟血管，铝条间充有碘的对比介质(5 - 10mg/ml)。

该模体具有远程控制气动阀门，检测过程中使血管模拟体产生运动，这可有效地降低检测人员测量时的受照剂量。

1733968984536

产品结构

A. 1. DSA性能检测操作细则

为规范实施 DSA性能检测，参照国标《医用诊断数字减影血管造影(DSA)系统X射线辐射源检定规程》(JJG 1067-2011)、《医用常规X射线诊断设备影像质量控制检测规范》 (WS 76 -2011)，结合我单位检测设备，制定《DSA性能检测操作细则》。

A.2. 空气比释动能率

链接TNT12000显示模块和探测模块，调节Fluoro模式，采取自动透视。

A. 3. 辐射输出的质(HVL)检测

链接TNT12000显示模块和探测模块，调节Fluoro模式。将诊断水平剂量仪的电离室置于X射线照射野的中心，在标准过滤条件下选最大的照射野，电离室的中心轴与射线束垂直。将X射线管电压调至70kV，选一合适的mAs。

X射线管焦点到电离室距离为60cm，吸收片到X射线管焦点距离在(30x40)cm。

测量未加吸收片和不同厚度的吸收片时的空气比释动能率。

用作图法求出空气比释动能率降到初始值 (无吸收片)一半时的吸收片厚度为辐射的质。

A.4. X线的管电压

链接TNT12000显示模块和探测模块，调节Fluoro模式。将诊断水平剂量仪的电离室置于X 射线照射野的中心，射线束轴与探测器截面垂直。选择常用的电压值，至少重复测量三次，取其平均值，用相对偏差表示电压的准确度。

A. 5. 模拟血管最小分辨率尺寸

常规减影曝光条件下，影像探测器输入面与X线焦点距离(SID)调至最小。
