DSA检测模体用于评估 DSA 系统的数字功能；模体采用新型设计 ，大大提高了减影造影的质量。 可以检查对比度范围 、分辨率 、线性度 、一致性 、放大器动态范围 、 匹配准确度和减影 有效性， 并且可以定量测量 ，测量高和低对比度空间分辨率 。 提供了易于理解的结果。

产品结构 1. 模拟动脉血管最小分辨尺寸及运动伪影检测模块 造影剂浓度 ：150mg/mL、300mg/mL各一块 ，三个模拟血管 ，宽度和厚度分别为 1.0、2.0和4.0mm， 每个管上都有模拟动脉狭窄和动脉瘤 ，宽度分别为单个动脉宽度的 1/4、1/2 和 3/4， 模块尺寸为300x150x25mm， 如图所示。 单位： mm

.2. 低对比度碘线对试验插件 模块中有3组填充碘造影剂测试线条组 ，每组线条由 4条直径不同线条组成 ，直径分 别为0. 5、1.0、2.0和4.0mm。3组线条组碘造影剂浓度分别别为2. 5、5.0和10.0mg/cc。 模块尺寸为300x150x25mm， 如图所示。 单位： mm

3. 高对比度分辨试验插件 配合线对卡使用 ，在测试板上开有线对卡放置的凹槽 ，可支持线对卡水平 、垂直及 45度旋转摆位 ，线对卡尺寸：50x50mm。 模块尺寸为200x150x25mm。 单位： mm

4. 图像线性测试插件 测试板上环形分布有六个19mm的测试区 ，有不同的碘厚度和三碘浓度 ，分别为20.0、 10.0、4.0、2.0、1.0、0. 5mg/cm³ , 尺寸为200x150x25mm， 如图所示。 单位： mm

5. 骨骼模拟试验块 含有三种模拟骨骼的PTFE条 ，宽度为 ：25mm ，厚度分别为5、10、15mm厚。尺寸 为200x200x25mm， 如图所示。 单位： mm

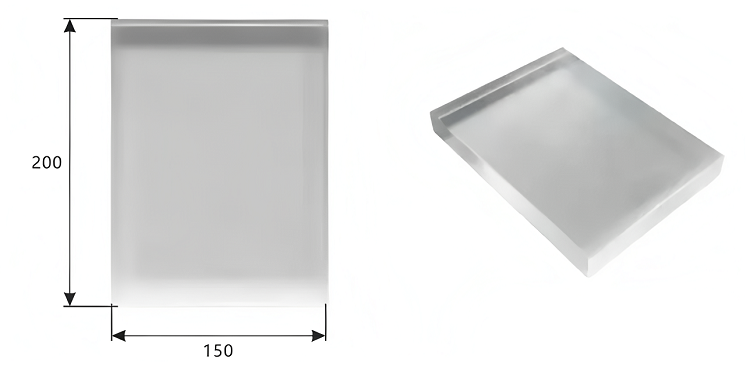

6. 空白插入件 均匀材质的有机玻璃模块 ，尺寸为200x150x25mm， 如图所示。 单位： mm

7. 阶梯楔形试验块 6个阶梯块（个个25. 5mm高） 形成一个模块 。 上面3个和下3个“折叠”时 ，可以变成 一个200x200x76. 5mm大小的模块 。如图所示。 单位： mm

8. 匹配板 铝制成 ，布满3.2mm大小的孔洞 ，尺寸：200x200x2mm。 单位： mm

A.9. 槽块（模体基座） 模体具有一个开口 ，可用于固定和定位其它模块 ，用来放置不同的模块以实现不同 参数测量 。模块外尺寸：200x200x77mm， 槽尺寸：200x150x25mm。
