螺旋断层治疗装置（TOMO）质量控制检测系统

螺旋断层治疗装置（TOMO）质量控制检测系统

螺旋断层治疗装置（TOMO）质量控制检测设备：廊坊玉双仪器设备有限公司

TOMO检测系统是由专用TOMO二维扫描水箱系统、专用探头、专用性能检测模体和专用分析系统软件等组成，用于对TOMO治疗机全面的数据采集和分析等。满足WS531-2017《螺旋断层治疗装备质量控制检测规范》。.模体配合软件试用能够自动分析射野剂量分布参数，包括射野横向和纵向截面剂量分布分析，分析偏差不大于1毫米；多页准直器横向偏移分析偏差不大于1.5毫米；治疗床同步性偏差不大于1毫米。

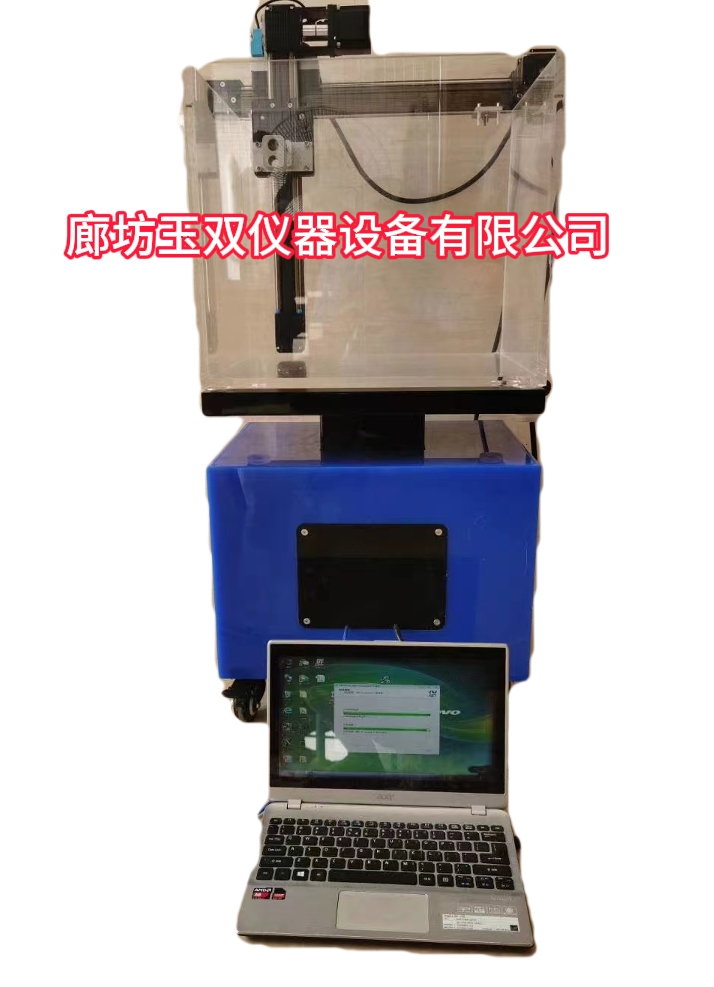

TOMO专用二维水箱

SY-200T

用途：PDD（射线质），横向和纵向剂量分布

规格：

1. 水箱尺寸：长：620mm        宽：300mm       高：   280mm

2. 水平调节方式：扫描支架调整（方便、省力）

3. 最大扫描尺寸：    X轴：500mm     Z轴：  230mm

4. 电离室：    0.125cc防水电离室

5. 照射野是：1cm*40cm，2.5cm*40cm，5cm*40cm

TOMO检测专用模体

SY-2024

用途：TOMO放疗和医用加速器的剂量验证测量。

技术参数

1. 材质：聚本乙烯，重量为13.8kg ；

2. 直径30cm,长18.5cm的圆柱体，有上下等尺寸的两个半球组成；

3. 模体矢状面中间有14件插棒，内置金属标记。插棒材质与模体材质相同，下半球第一个插棒距等中心面的距离为2.0cm，上半球第一个插棒距中心面的距离为1.5cm，插棒间隔2.0cm，内部直径为1.2cm，结合电离室适配器可放置不同型号的电离室；

4. 可放电离室：0.125cc尖点电离室   0.6cc标准电离室；

5. 模体外圆面有角度标识；

测试功能

1. 标准深度吸收剂量测量；

2. 不同深度吸收剂量测量；

3. CT图像性能测试。

系统配置

1. TOMO性能模体     1件

2. 电离室适配器       2件

3. 12补偿胶          14件

4. 密度棒             20件

TOMO剂量测试板模

SY-TOMO3

规格：

1.外形尺寸：长 550mm  宽 150mm

5mm   2块；10mm   2块；20mm   3块；50mm   3块；

2.板模中心有安装电离室的插孔；

3.适配电离室： 0.125cc和多种电离室；

4.有对位基准线，使用方便。

螺旋断层放疗设备检测系统分析软件

参数：能够自动分析射野剂量分布参数、多页准直器横向偏移参数和治疗床同步性参数分析；

范围：适用于对医院安装的螺旋断层放疗设备进行验收检测参数分析。
